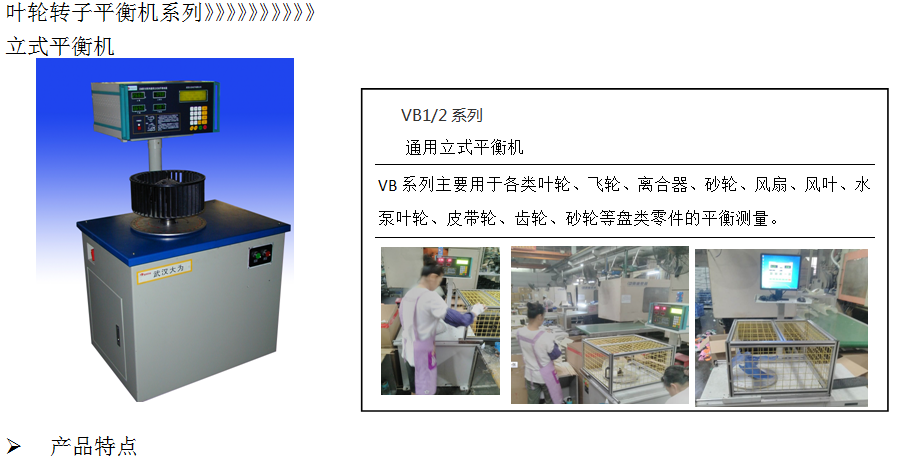

硬支承结构,测量快速稳定、无晃动
-
可翻转1800、1200、720来消除夹具偏心引起的不平衡
-
故障自检诊断
-
自动量程切换、转速显示
-
带计算机通信接口,可与本公司生产的平衡机数据管理系统连接,实现多种数据管理及统计报表输出处理
-
可选配光栅自动定位,不需看刻度盘,提高工作效率,减少劳动强度
-
可选配自动称重及摆差测量功能装置

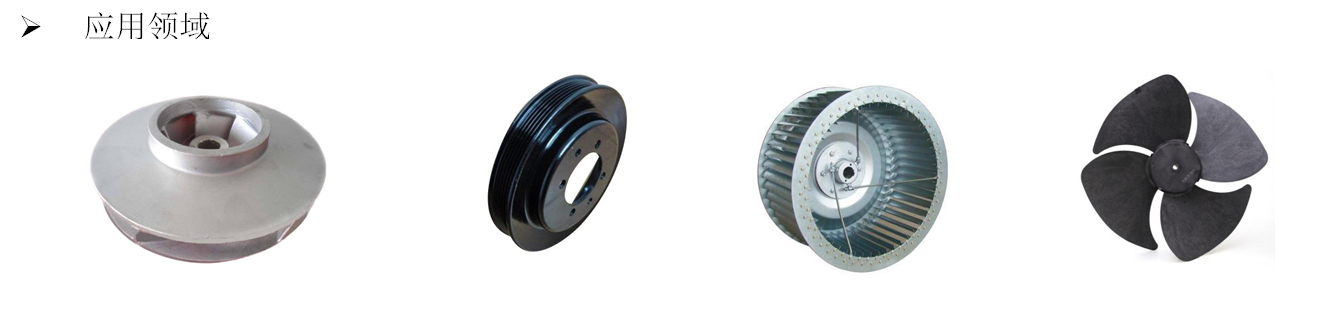

规格及参数 |
VB1-3 |
VB1-10 |
VB1-20 |
VB1-30 |
工件质量kg |
0.1~2 |
0.2~8 |
0.5~18 |
1~25 |
工件最大直径 |
480 |
550 |
750 |
900 |
最小剩余不平衡量g.cm |
≤0.5 |
≤1 |
≤1 |
≤1.5 |
不平衡量一次减少率 |
≥95% |
≥95% |
≥95% |
≥90% |
平衡转速rpm |
1200 |
900 |
780 |
730 |
测量时间Sec |
≤3 |
≤4 |
≤5 |
≤6 |
主电机功率 |
0.37 |
0.75 |
1.1 |
2.2 |
选配装置 |
自动称重 |
自动称重 |
/ |
/ |
摆差测量 |
摆差测量 |
摆差测量 |
摆差测量 |
-

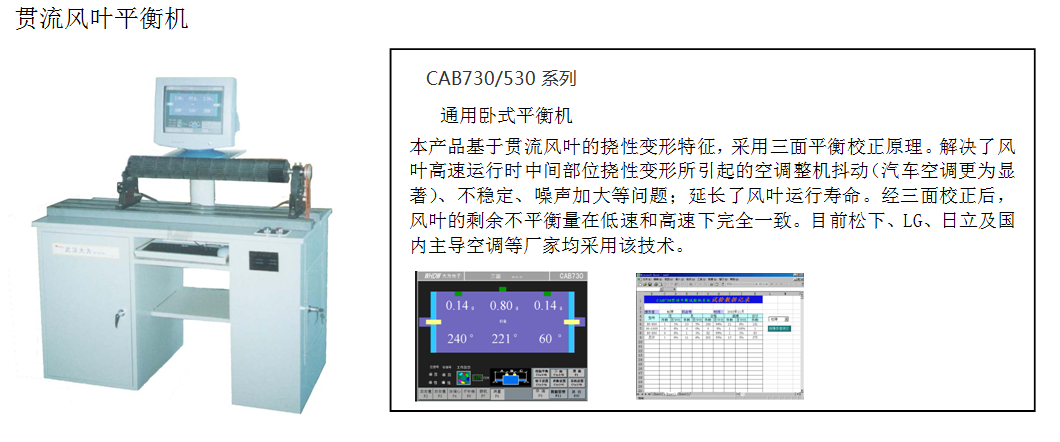

产品特点
-
适于WINDOWS7操作平台的平衡测量软件+研祥工业计算机
-
三面挠性或二面动平衡检测
-
工件设置参数查询,硬支承永久定标
-
数据库管理、计算机联网
-
按人员、设备、工件品种等项目进行动平衡品质(优、良、合格及报废)的查询、统计、报表输出等操作
-
连接轴间隙补偿功能,保证同一工件在任意多台机上相互偏差 ≤0.04g
-
可选配光栅编码定位装置,提高工效
-
可选配摆差测量装置,提升机器多用性
-

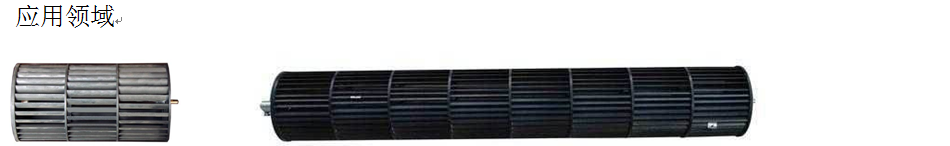

性能参数
规格及参数 |
CAB730F |
CAB530F |
工件质量kg |
0.1~2.5 |
0.1~2.5 |
工件最大直径 |
200 |
200 |
支承间距范围 |
150~1000 |
150-1000 |
最小剩余不平衡量um |
≤0.5 |
≤0.5 |
不平衡量一次减少率 |
≥90% |
≥90% |
平衡转速rpm |
500~1400 |
450~1400 |
主电机功率 |
0.37 |
0.75 |
配置 |
CAB730测量系统
+高性能工业计算机
+专业平衡测量软件 |
CAB530测量电箱 |
选装 |
自动停车定位 |
自动停车定位 |
摆差测量装置 |
/ |
专机》》》摆差测量
风叶表面跳动激光
自动检测系统

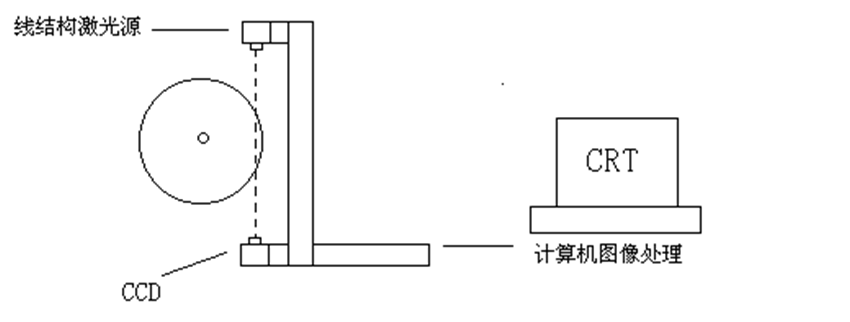

本产品适用于贯流风叶、离心风叶径向跳动的多点非接触测量和计算机联网。利用日本进口线结构激光光源,通过CCD成像及图像处理,具有快速、高精度、非接触、抗干扰强等优点,解决了人工打表使转子受力变形和操纵者疲劳所产生的误差,从而提高测量的准确性、科学性、可靠性和效率。
1、激光非接触测量方式,图形处理检测贯,流风叶整体径向跳动。
2、步进电机驱动,测量稳定可靠,数据测量迅速准确。
3、计算机屏幕显示,超差自动报警。
4、可计算转子几何空间轴线,为风叶设计、修模提供理论依据。
5、具有数据管理、统计分析、合格率统计、计算机联 网功能。
6、操作简单,放上工件启动,2秒后自动停机即可。
7、调整、定标方便,激光测头可沿轴向、径向移动,安装有直线导轨,更换产品时移动灵活。
8、广泛应用于风叶生产流水线和空调组装生产线。
1、测量范围: ±1.5 mm
2、测量精度: ±0.02 mm
3、测量时间: ≤2s(15个截面同时测量时)
4、截面数: 3—20可选
5、风叶长度(基本型): <1200mm
-

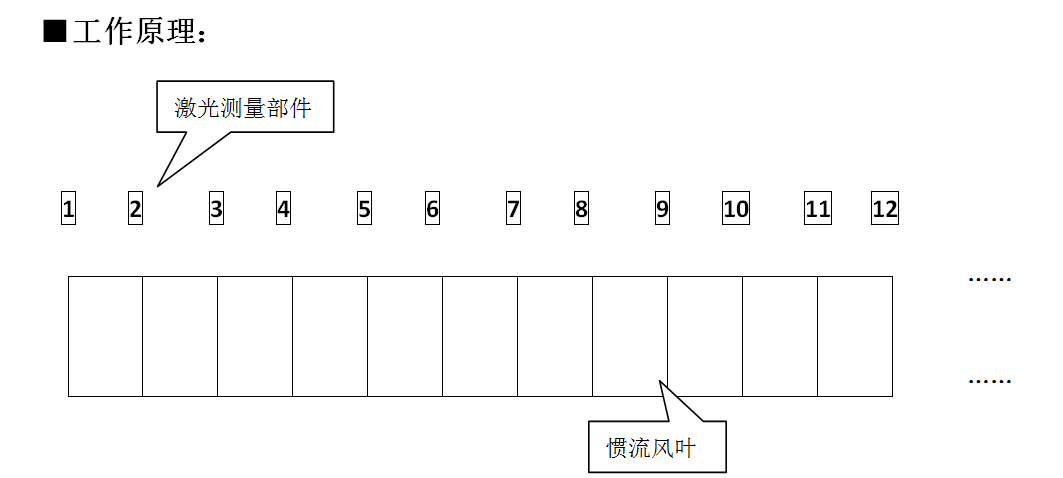

每只激光测量部件由发射端、CCD接收端组成。每台设备可根据用户需求配置十几只测量头。测量头信号经图像处理卡送计算机进行图像识别分析,计算出工件径向偏心,表面跳动。
-
在风叶支撑位置安装有电感传感器,可测量钢轴的几何偏心。
-
误差允许值可键入计算机,批量工作时可提供超差报警。
